Semantischer 3D-Zwilling · Lagebild · Plan · Test- und Trainingsdaten für KI
Souveränes Karten- und Geoinformationssystem.
Luftbild, Kataster und Gebäude in 3D, dazu Warnungen, Wetter und Luftlage in einer Karte. Aus Jena, mit unseren Daten in Deutschland.

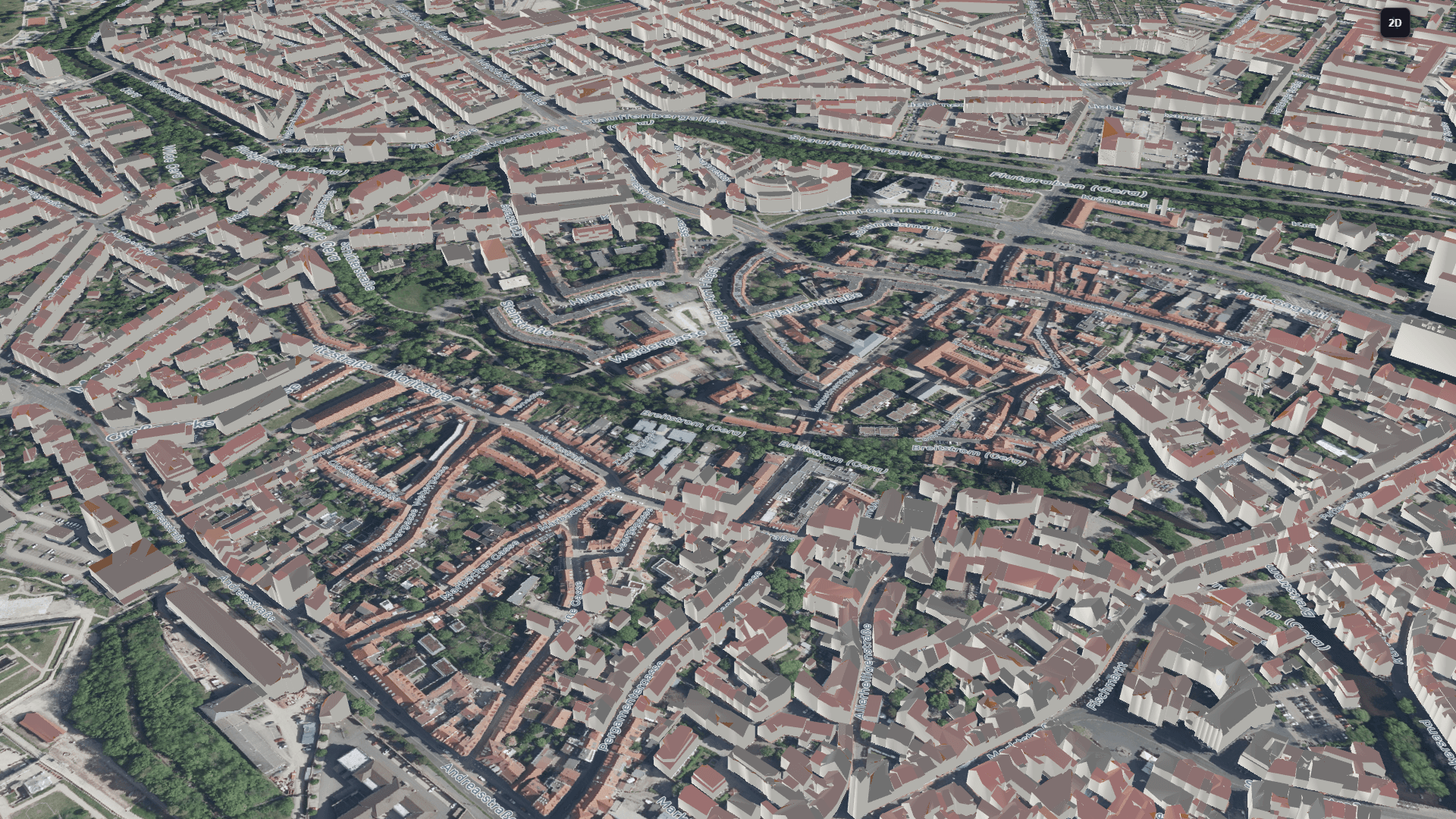

Kurzfilm aus SovAtlas: Drohnen-Geozonen als 3D-Hüllen, darin ein gemeldetes bemanntes Luftfahrzeug (ADS-B-Stand 28.09.2026, 18:16 Uhr). Innenstadt im Tal: das 3D-Stadtmodell auf dem Luftbild, Gebäude für Gebäude. Trainingswelt im Wechsel der Jahreszeiten. Drohnen-Geozonen als 3D-Hüllen, darin ein gemeldetes bemanntes Luftfahrzeug (ADS-B-Stand 28.09.2026, 18:16 Uhr).
Lageführung beginnt mit Lagekenntnis.
Souverän: Daten in Frankfurt am Main.
Unsere Karten- und Gebäudedaten liegen dort; die Grundkarte kommt vom Bund.
Semantisch: ein Datensatz, kein Bild.
Gebäude tragen Höhe, Dachneigung und Solareignung, Kontrollzonen ihr Höhenband.
Eine Karte statt vieler Portale.
Ein Geoinformationssystem (GIS) für Daten von Land, Bund und offenen Netzen.
WorldCrafter: KI prüfen, bevor sie fliegt.
Je Aufnahme Farbbild, Tiefe, Klasse und Stoff, für autonome Systeme in der Luft und am Boden.
- 3,14 Mio.Kartenkacheln mit rund 16 GB eigener Beschriftung, von Europa bis zum Straßennamen in Deutschland
- 1.676Messsonden des Strahlenmessnetzes, bundesweit laufend in der Karte
- 53Ebenen und Werkzeuge, je Karte frei zuschaltbar
Generative Weltmodelle erzeugen plausible Welten. SovAtlas baut eines aus amtlichen Messungen und offenen Daten.
Gesehen, durchgespielt, geplant, trainiert.
Anflug auf eine Stadt, Ebene für Ebene in einer Karte.
Quellen
Landesdaten
Luftbild · Laserscan · Kataster · Höhenmodell DGM1 (über Gelände-Kacheln)
Bundesweite Dienste
Warnungen über das BBK · DWD · BfS · GFZ · DFS · BKG
Bundesweite Daten, regional eingerichtet
Zensus-Raster · Autobahnlage
Offene Netze
OpenStreetMap · Luftlage (offenes Empfängernetz)
Weitere Quellen
Wärmepunkte (NASA) · Gelände-Kacheln · Flugstrecken beim Klick
3D-GIS SovAtlasSemantischer 3D-Zwilling
Gebäudemodell
Höhe · Grundfläche · Solareignung · Dachneigung
Luftlage-Regeln
Luftfahrzeug in Geozone · GPS-Störungslage
Laufende Lage
Warnungen · Strahlung · Wetter · Erdbeben
Durchspielen
Sichtfeld · Sonne und Schatten · Brand (Demonstrator)
Wasserspiegel
Szenario als waagerechte Fläche
Beschriftung
eigene Kartenbeschriftung
Anwendungen
Karte je Stelle
Ebenen und Werkzeuge nach Einstellung
Zugang
Passwort · persönlicher Link · offen
Einbettung
auf freigegebenen Adressen
Schutzebenen
KRITIS und Stromnetz nur geschützt
Aus demselben Haus
KRITISplan (öffnet neue Seite)
Krisenpläne am BSI-Standard 200-4 orientiert
Trainingswelten für autonome Systeme
Drei Anwendungen aus einem Haus, auf denselben Landes- und Kartendaten.
- heute
- Ausblick
- mit den Daten des Landes eingerichtet
Beispiel: ein Klinikum am Stadtrand, ringsum Schulen und Kitas, jeweils in der Farbe ihres Sektors.
Die Anlage ist gesichert. Ihr Umfeld nicht.
Energie, Wasser, Kliniken, Telekommunikation: Wer Versorgung verantwortet, muss wissen, was rund um den Standort geschieht, am Boden, in der Luft und im Wetter. SovAtlas legt es in ein Bild.
Beispiel: ein Klinikum am Stadtrand, ringsum Schulen und Kitas, jeweils in der Farbe ihres Sektors.
Das KRITIS-Dachgesetz gilt seit dem 17. März 2026.
| Pflicht | Beitrag |
|---|---|
| § 13 Abs. 3 · Überwachung der Umgebung | Drohnen-Geozonen, gemeldete Luftlage, Warnungen, Wetter und Strahlenmessnetz in einem Bild. |
| § 13 Abs. 3 · Schulungen und Übungen | KRITISplan dokumentiert Übungen mit Art, Teilnehmenden und Erkenntnissen. |
| § 18 · Meldung an das BBK unverzüglich, spätestens 24 Stunden nach Kenntnis, mit dem betroffenen geografischen Gebiet | In KRITISplan stehen Meldepflichten mit Frist und Rechtsgrundlage im Plan. |

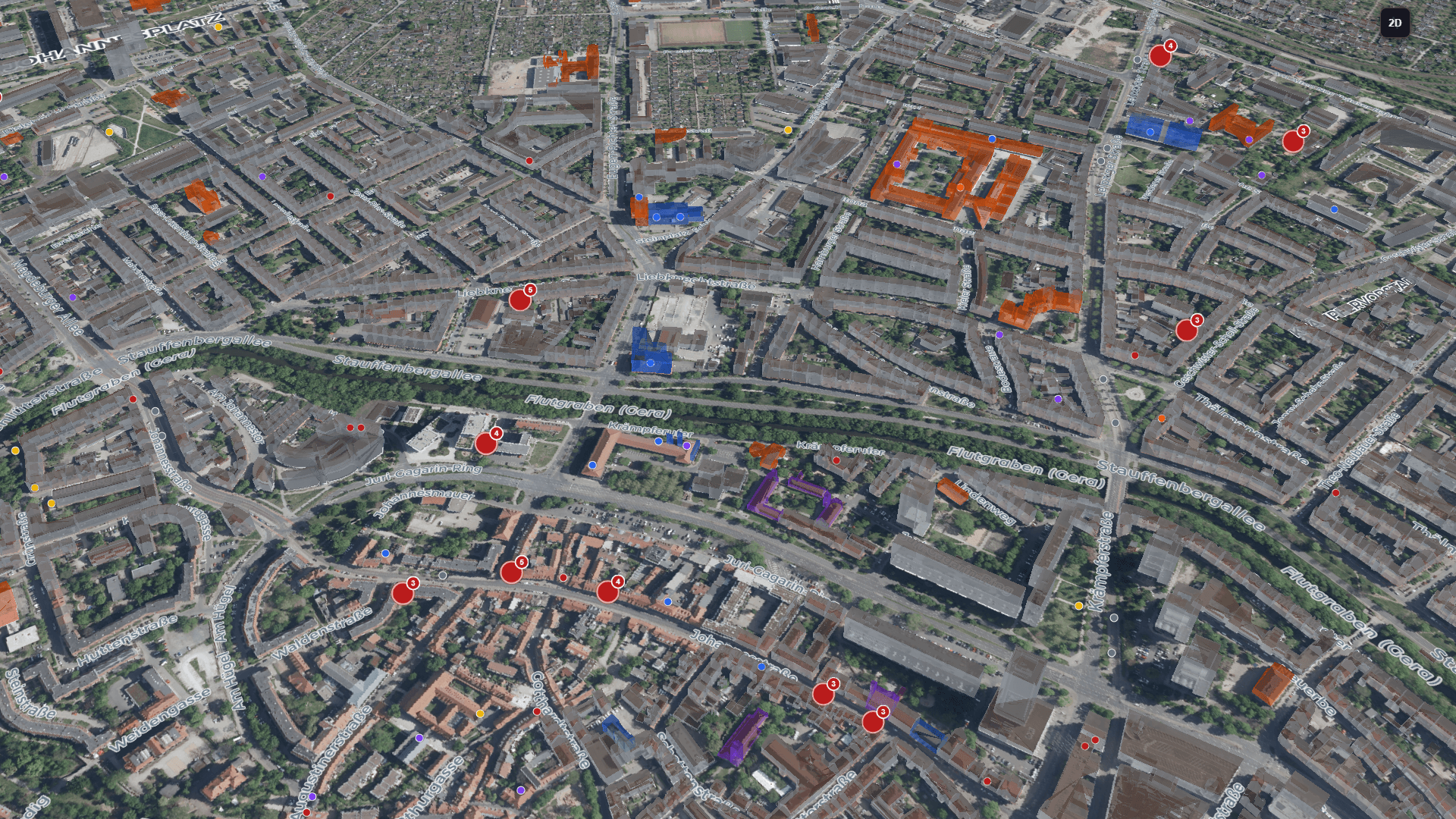

Welche Gebäude im Umfeld sind selbst kritisch?
Aus der Nutzung im Kataster ordnen wir Gebäude einem Sektor der kritischen Infrastruktur zu; die Karte färbt sie danach: Gesundheit, Bildung und Betreuung, Versorgung, Staat und Verwaltung, Sicherheit und Rettung. Kulturbauten erscheinen violett, alle übrigen Gebäude treten grau zurück. So steht auf einen Blick fest, welche Klinik, welche Schule und welche Versorgungsanlage neben dem Standort liegen.

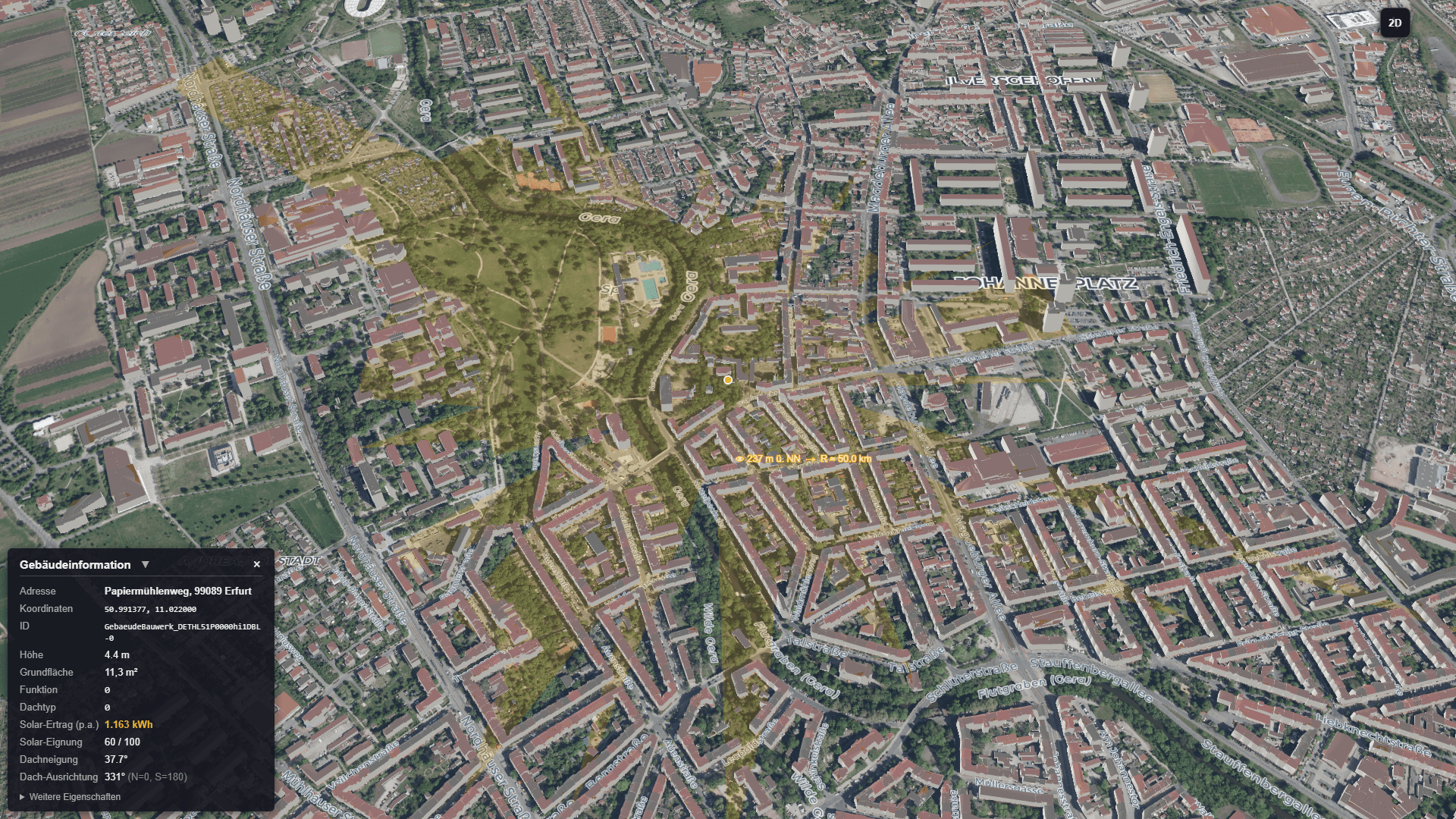

Beispiel: Sichtfeld von einer Burg über dem Tal. Von wo ist das Gelände einsehbar?
Das Sichtfeld rechnet von jedem Punkt aus, auch vom Dach, welche Geländeflächen einsehbar sind: Beobachter in 2 bis 500 Metern Höhe, bis 150 Kilometer weit. Eine Vorauswahl für Absuche und Standortplanung.
Was schützt, bleibt geschützt.
Unsere Ebenen mit Einrichtungen kritischer Infrastruktur und das Stromnetz erscheinen nur auf Karten mit Passwort oder persönlichem Zugangslink. Die Datenbank weist jede andere Zuordnung ab, ohne Ausnahme für Rollen.
- Offene Karte: abgewiesen
- Karte mit Passwort: zugelassen
- Persönlicher Zugangslink: zugelassen
- Fremde Einbettung: gesperrt
Aus dem Bild wird ein Plan.
KRITISplan hält fest, was daraus folgt: wer handelt, ab wann, wie lange und mit welchen Mitteln. Die Pläne orientieren sich am BSI-Standard 200-4 und führen von der Vorbereitung bis zur Nachbereitung. Jede Maßnahme trägt sieben Pflichtangaben; freigegeben wird erst, wenn alles vollständig ist.
Dokument, Übungen und Meldepflichten
Am Ende steht ein Word-Dokument mit Kartenbild je Phase, Versionsstand und Freigabevermerk.
Übungen dokumentiert KRITISplan mit Art, Teilnehmenden und Erkenntnissen. Meldepflichten stehen mit Frist und Rechtsgrundlage im Plan; bei Berichtspflichten unterstützt KRITISplan, etwa nach NIS-2.
Fünf Phasen, ein Plan.
Langanhaltender Stromausfall (Blackout) — Versorgungsgebiet Süd.
Beispielplan aus der KRITISplan-Demo; Namen, Orte und Organisationen frei erfunden. Karte: © OpenStreetMap-Mitwirkende.
Risikoanalyse, Maßnahmenplanung, Awareness, Übungen und kontinuierliche Verbesserung vor einem Schadensereignis.
Notfallhandbuch Netzleitstelle aktualisieren
Jährliche Überprüfung der Eskalationsketten, Schaltberechtigungen und Reservetrafos.
Erfolgskriterium: Handbuch v2026 freigegeben, allen Schichten bekanntgegeben
Schwarzstart-Übung Generator-Park
Quartalsweise Lastübernahme-Übung der dieselgestützten Inselnetzbildung.
Erfolgskriterium: Lastübernahme < 90 s, Frequenz stabil ±0,2 Hz
WorldCrafter: reale Orte als Testwelten für Physical AI.
Wer autonome Systeme fliegen oder fahren lässt, braucht den Raum, wie er ist, und eine Welt, in der man ihn gefahrlos üben kann. Beides beginnt bei amtlichen und offenen Geodaten.
Derselbe Ort am Fluss, dieselbe Kamerafahrt, von Frühling bis Winter.
Vier Jahreszeiten, 37 Wetterlagen, ein Aufruf.
WorldCrafter baut aus den Geodaten eines echten Ortes eine 3D-Welt für die Unreal Engine 5, in der Drohnen und Bodenfahrzeuge getestet und trainiert werden können. Aus derselben Welt kommen die synthetischen Sensordaten.
- Reale Orte mit 500 m und 1 km Kantenlänge. Weitere Orte und Lieferform auf Anfrage.
Technische Angaben zur Trainingswelt
- Höhenmodell im Meterraster (DGM1), Luftbild (DOP20) und Kartendaten aus OpenStreetMap, georeferenziert in ETRS89/UTM 32N. Gleiche Eingabe, gleiche Welt.
- Laub, Feldfrucht, Schnee, Nässe, Nebel, Wolken und Sonnenstand stellen sich mit einem Aufruf um, ohne Neubau.
- Gras, Weizen, Büsche und Bäume bewegen sich in fünf Größenklassen mit Böen; Windstärke und Richtung sind Parameter.
- Jede Fläche trägt Stoff und Klasse: 21 Stoffe mit eigenem physikalischem Material, 54 Klassen. Fast alle Objekte tragen Kollision.
- Zu jedem Farbbild (PNG) dazu Tiefe in Zentimetern, Normalen, Klasse, Stoff und Instanz als EXR, Kamerapose und Kameradaten als JSON.
Jede Aufnahme kommt mit ihren Daten, bis zum Wärmebild.
Aus der Stoffkarte jeder Aufnahme rechnet WorldCrafter die scheinbare Temperatur im langwelligen Infrarot (8 bis 14 µm). Über einen Sommertag heizt sich Asphalt auf mehr als 44 °C auf, Gras kühlt nachts am stärksten ab, Wasser bleibt träge. Gerechnet, nicht gemessen.

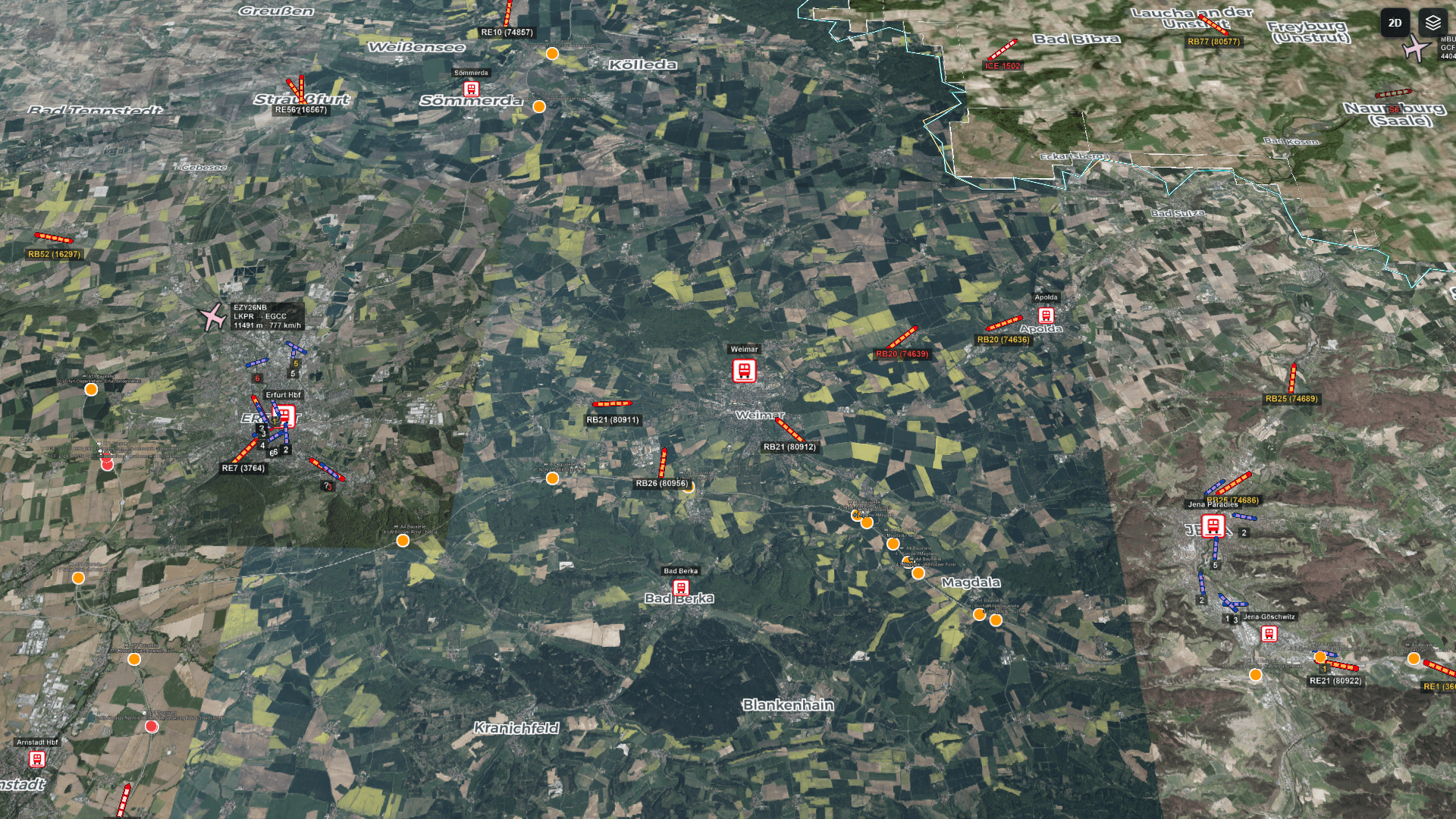

Der Luftraum, wie er ist.
Anteil der Luftfahrzeuge mit gestörter Satellitenortung je Rasterzelle über Deutschland (ADS-B-Stand 28.09.2026, 19:50 bis 20:04 Uhr).
Luftfahrzeuge melden mit ihrer Position, wie genau sie diese kennen. Daraus zählt SovAtlas je Fläche von rund 1.900 km² den Anteil mit gestörter Satellitenortung, gleitend über 15 Minuten, im Minutentakt.
14,8 %0,7 %
gemeldete Ortungsstörung ohne und mit Ausrüstungsfilter, bundesweit
Wie gezählt wird
Ein Ausrüstungsfilter trennt Geräteeigenheiten vom Befund: Am 19.09.2026 zählten ohne Filter 94 von 634 Luftfahrzeugen als gestört, 89 davon Segelflugzeuge und Ultraleichte. Mit Filter blieben 4 von 538.
Durchspielen, bevor etwas geschieht.

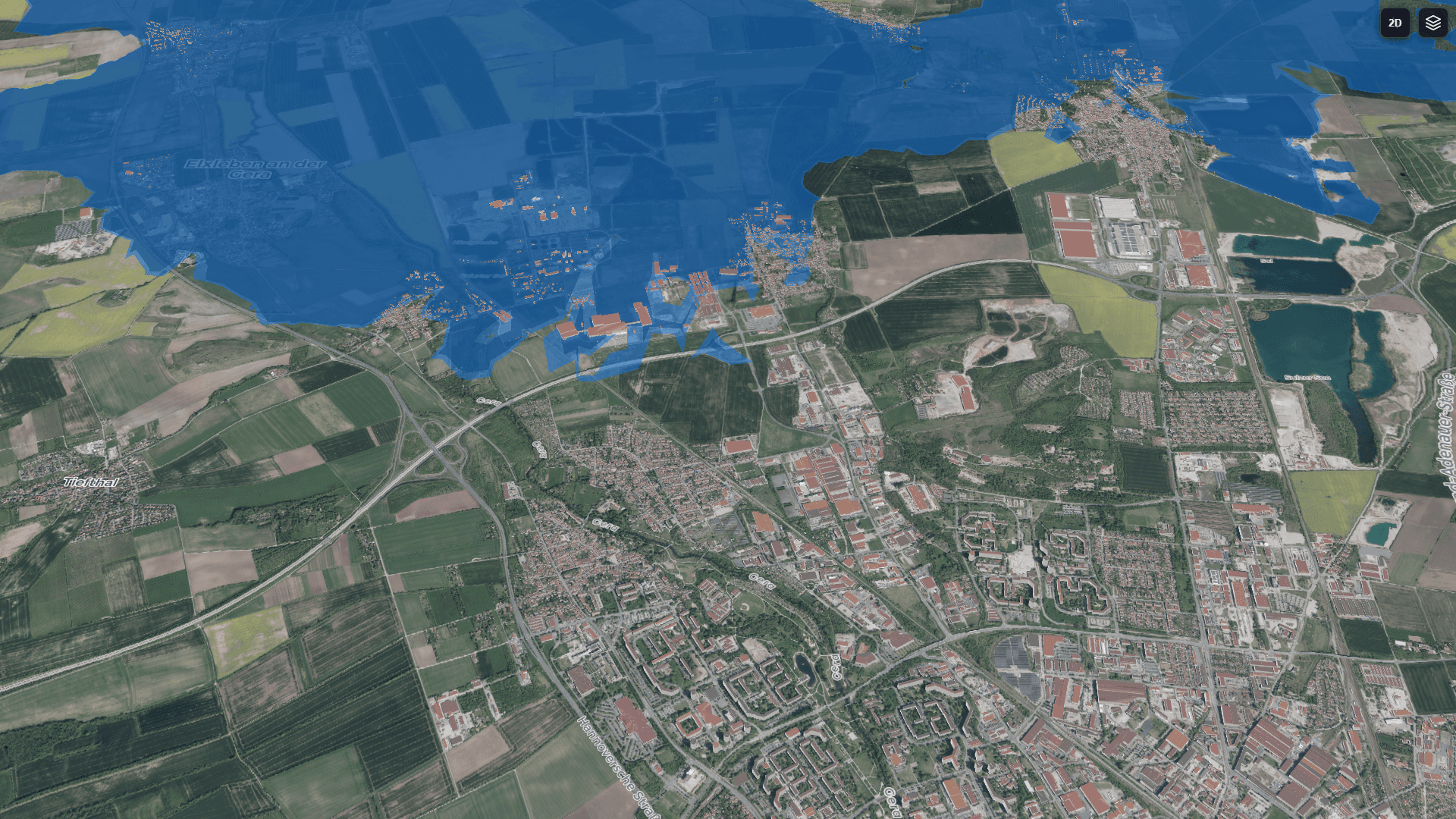

Wasserspiegel-Szenario an einem Fluss, eingestellt von 137 bis 155 m ü. NN.
Zeitraffer über einer Altstadt mit Dom: Schatten der 3D-Gebäude im Lauf eines Sommertages.
Demonstrator: Ein angenommener Brand breitet sich an einem bewaldeten Hang aus, im Takt der Simulation; Wind und Regen auf Vorgabewerten.
Ihr Einsatzzweck, die passende Anwendung.
- Bundesweit: Geozonen, Warnungen, Strahlenmessnetz, Luftlage, GPS-Störungslage, Beschriftung.

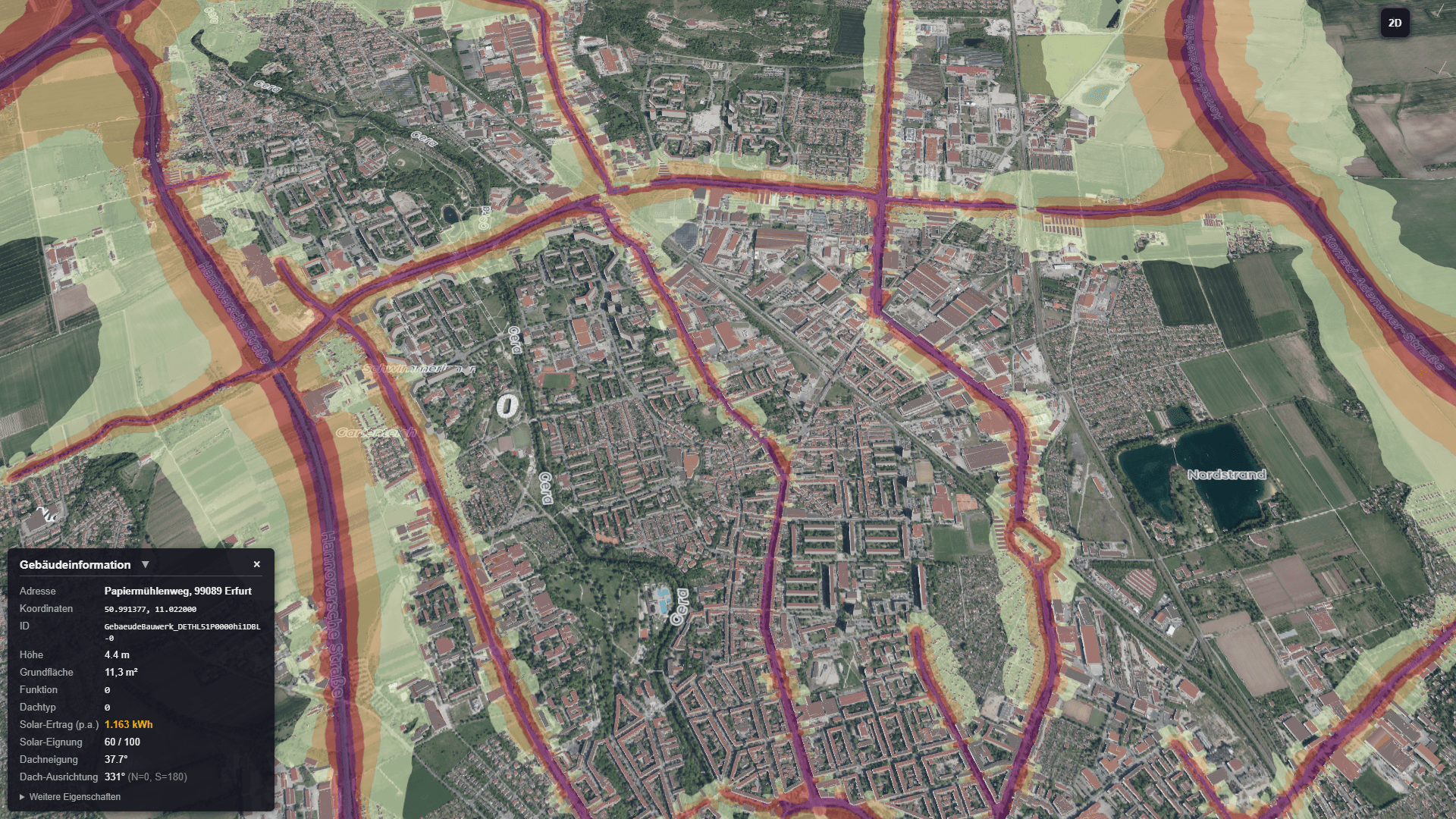

- Regional dichter, mit den Daten des Landes: Gebäude, Kataster, Lärm, Wasser.
- Über die Grenzen: Gelände, Luftlage, GPS-Störungslage und Kartenbeschriftung im Überblick.
Kommunen und Planung

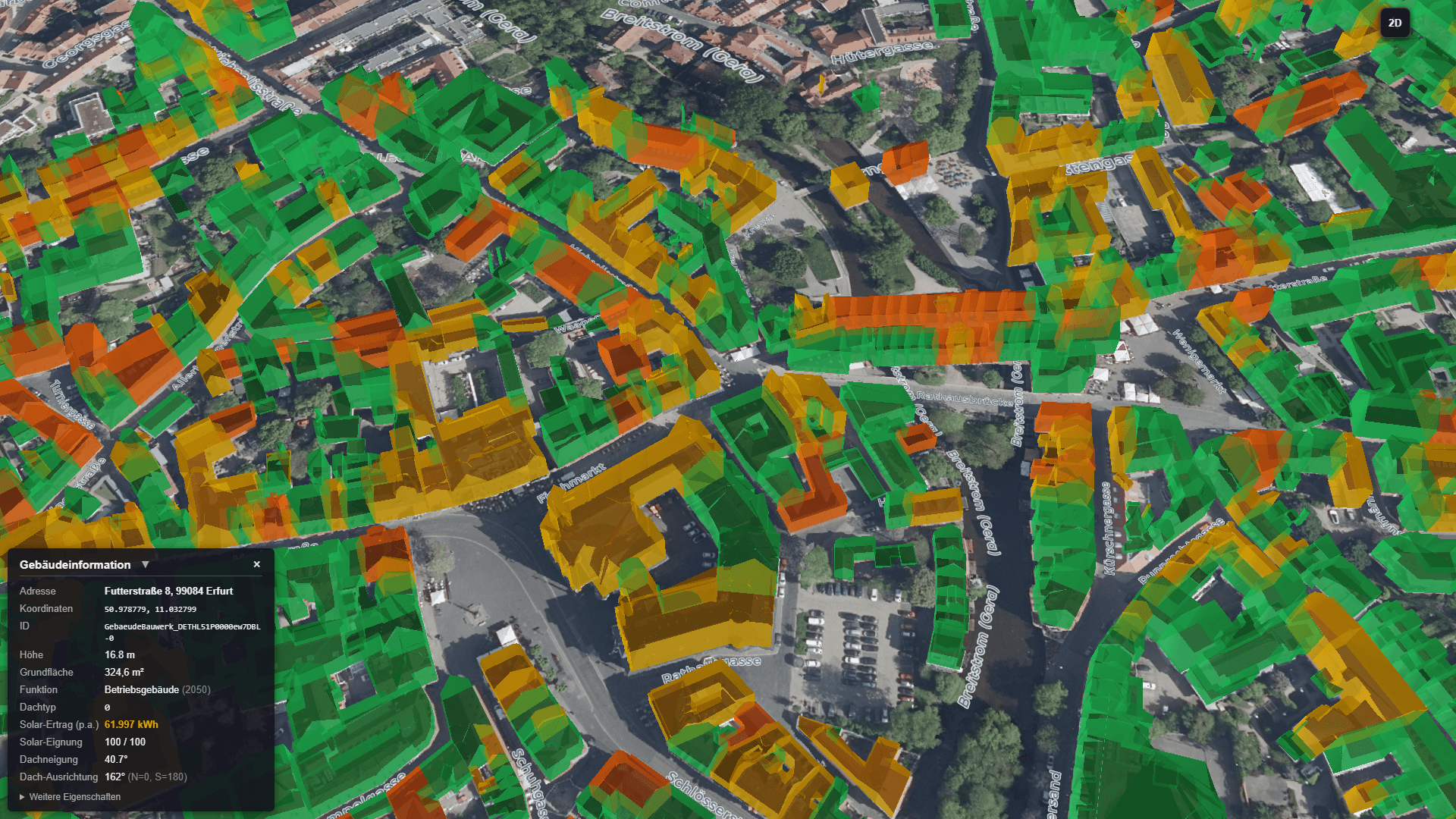

Welche Dächer taugen für Solar, und wo ist Platz für Neues?
Energie und Stadtwerke

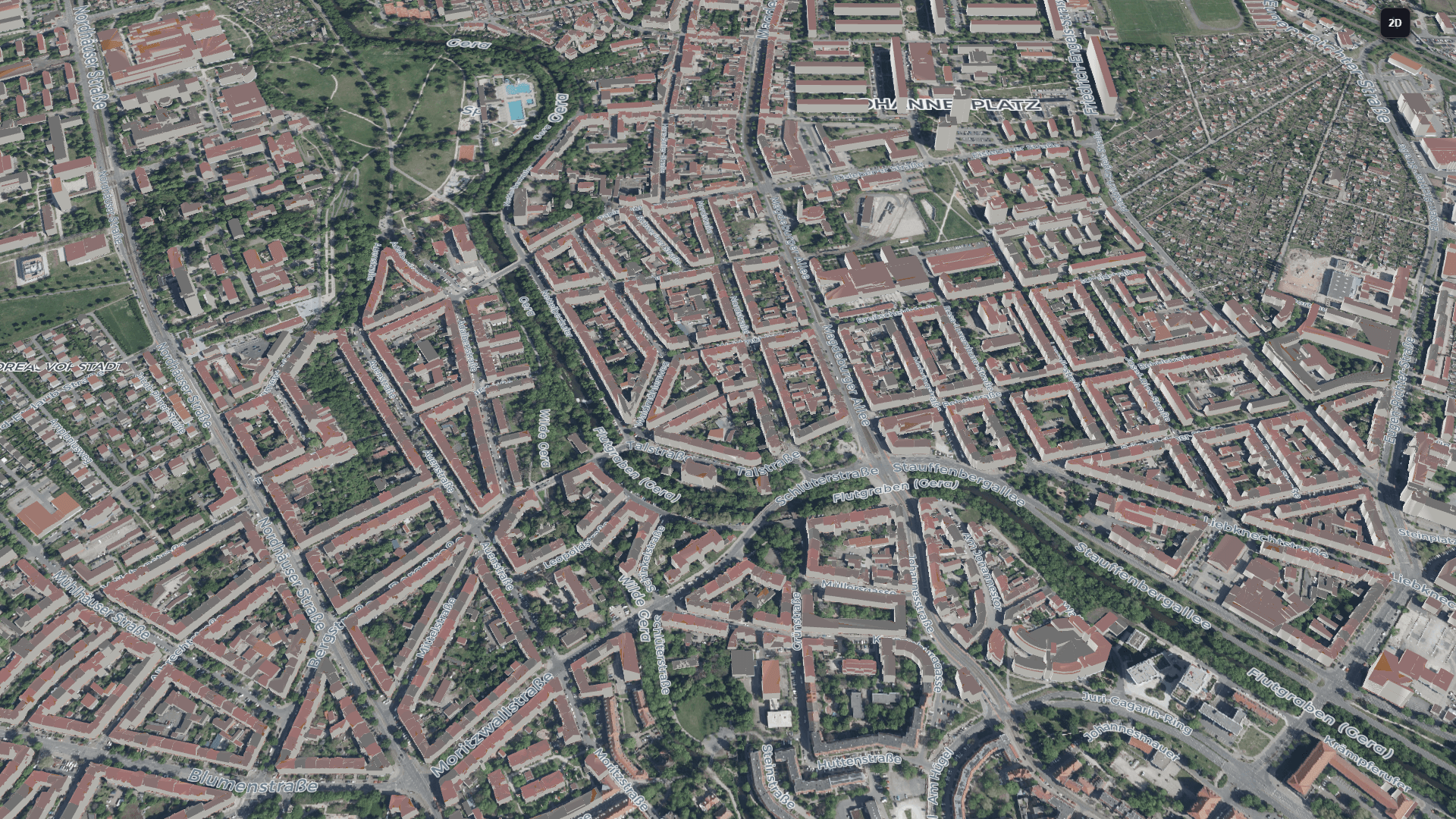

Ein Netzanschluss ist beantragt. Welche Leitung, welches Umspannwerk liegt am nächsten?
KRITIS-Betreiber

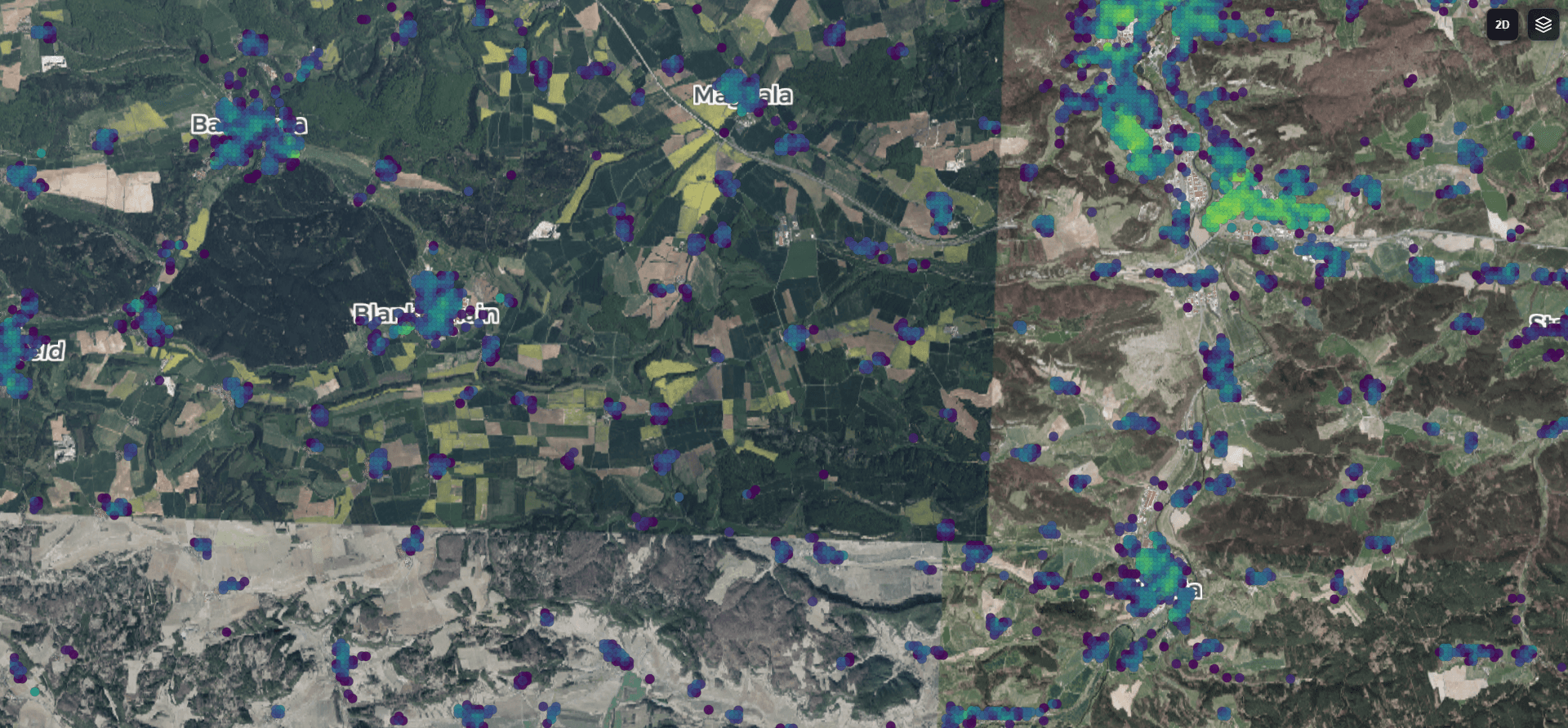

Was liegt im Umfeld der Anlage, und wer wohnt dort?
Bevölkerungsschutz
Eine amtliche Warnung geht ein.
Immobilien und Versicherer
Ankauf, Exposé oder Risikoprüfung: Was gilt an dieser Adresse?
Drohnen und Training
Vor dem Start: Wo darf die Drohne fliegen?
Geschützt, nachvollziehbar, offen.
Die Serverseite der Karte rechnet für Aufrufe aus Deutschland in Frankfurt am Main.
ISO/IEC 27001:2022 für die rooom AG.
Die rooom AG, Herstellerin von SovAtlas, ist zertifiziert: für Entwicklung, Wartung und Betrieb ihrer SaaS-Plattform samt Cloud-Infrastruktur und Rechenzentren. Zertifikat auf der Seite Betrieb und Nachweis.
Eine Karte je Stelle.
Zugang mit Passwort oder persönlichem Zugangslink. Unsere Ebenen kritischer Infrastruktur und das Stromnetz stehen nur auf solchen Karten; die Datenbank weist alles andere ab.
Schreiben nur mit zweitem Faktor.
Jede Änderung in der Verwaltung wird mit Person, Handlung, Ziel und Zeitpunkt protokolliert.
Offene Formate, ohne Formatbindung.
GeoJSON, JSON-Kacheln, 3D Tiles, PMTiles, PostgreSQL mit PostGIS.
Das Weltmodell steht. Die synthetischen Daten auch.
Gemessen, nicht erfunden.
Gelände, Gebäude, Einwohnerraster und Schutzgebiete: Die Objekte tragen ihre Merkmale.
Synthetische Daten aus derselben Welt.
Bilder mit bekannter Lösung, bei Sonne wie bei Nebel und Schnee: WorldCrafter liefert das Material, an dem sich das Sehen autonomer Systeme prüfen und trainieren lässt.
Welchen Ort sollen wir Ihnen zeigen?
In einer Vorführung zeigen wir SovAtlas an einem Ort, der für Sie zählt, mit den Daten, die dort heute zusammenfließen.
- Termin mit Vorführung, bei Ihnen oder online.
- Eine Karte für Ihr Haus, passwortgeschützt, mit den Ebenen, die Sie brauchen.
- Ein Pilot mit benannter Laufzeit; Umfang, Rollen und Rechte regelt die Vereinbarung.
